Kombinačné logické obvody s micro:bitom

Na tomto cvičení si vyskúšame niektoré logické obvody prakticky.

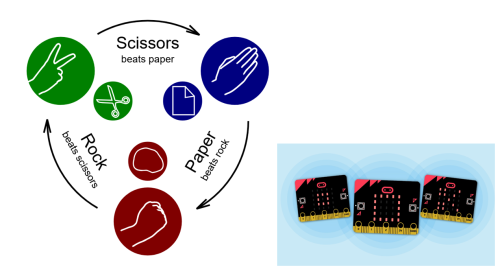

1. Naprogramujte hru kameň, papier, nožnice

Na rozcvičenie a pripomenutie práce s micro:bitom a jeho prostredím naprogramujte hru kameň, papier, nožnice. Ak micro:bitom zatrasiete, vygeneruje sa náhodne jeden z troch symbolov. Symboly vytvorte v podobe ikonky, grafiku si vymyslite. Ak vám program funguje, zahrajte si so susedom. Vedeli by ste spraviť program tak, aby ste vyhrávali častejšie?

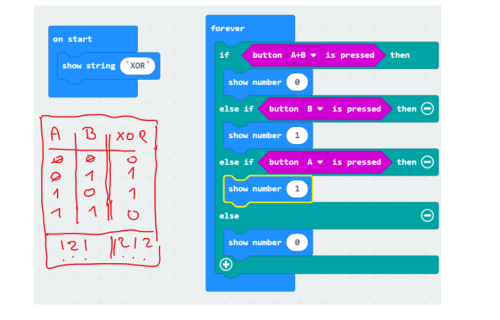

2. Naprogramujte niektorú logickú funkciu premenných A a B

Vstupy A a B budú rovnomenné tlačidlá na micro:bite (stlačené tlačidlo je log. 1, nestlačené log. 0) a výsledná hodnota bude zobrazená na displeji. Vyberete si jednu ľubovoľnú funkciu podľa vlastného výberu (pozri napr. Logic Lab).

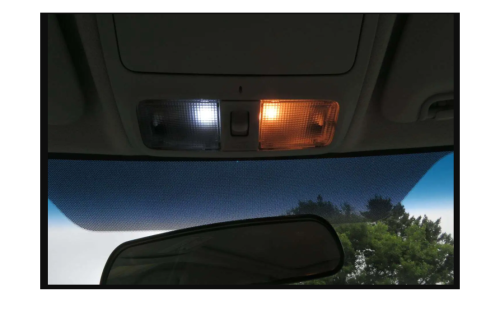

3. Naprogramujte ovládanie interiérového svetielka v aute

Tlačidlo A a B na micro:bite predstavujú spínací kontakt na aute (ľavé/pravé dvere, stlačené tlačidlo znamená, že dvere sú otvorené). Pri otvorení hociktorých dverí sa svetielko (obrázok na displeji) rozsvieti a ostane svietiť, kým sa vozidlo nepohne. Navyše: ak sa auto pohne a dvere sú otvorené, zobrazí sa alarm.

Ak vám tento program funguje a vedúci cvičenia ho odobrí, môžete nahrať screenshot do Classroomu.

4. Naprogramujte tester reakčnej doby

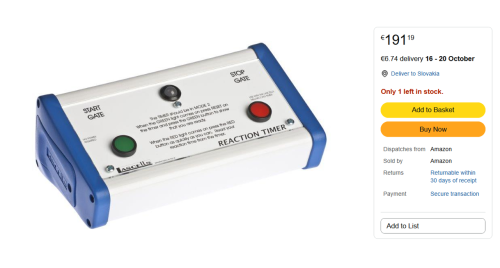

Nahradíme micro:bitom pomerne drahý tester reakčnej doby na obrázku. Funguje asi takto: náhodne sa rozsvieti na displeji písmeno A alebo B a hráč musí stlačiť korešpondujúce tlačidlo, pričom sa zmeria čas od zobrazenia po stlačenie.

5. Test. 15 min. pred koncom cvičenia sa prihláste do AISu a vypracujte test
